HLC杠杆油压缸 HLC杠杆油压缸
产品简介
• Bore : ø25~ø63 mm    • Pmax : 70 Kg/cm²
• 此型式油压缸,夹持机构为杠杆原理,活塞推出为夹紧状态,主要机构零件安装于缸体外部,易于维护。
• 缸体及夹持机构材料均采用机械构造用炭素钢,坚固耐用,使用寿命长。
特性资料
气缸内径mm ø25 ø32 ø40 ø50 ø63
活塞杆径mm ø18 ø20 ø22.4 ø28 ø35
总行程mm 25 25 30 34 40
受压面积(拉入/推出)cm² 2.37 / 4.91 4.9 / 8.04 8.63 / 12.57 13.47 / 19.63 21.55 / 31.17
理论夹持力30 Kg/cm² 116 190 288 453 701
使用流体 已滤清之标准液压油
最大操作压力 70 Kg/cm²
操作压力范围 5-50 Kg/cm²
作动方式 复动式

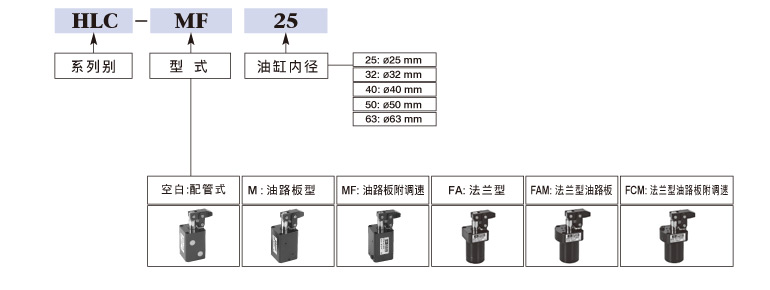

订购标示法
HLC杠杆油压缸订购标示
