HLC槓桿油壓缸 HLC槓桿油壓缸
產品簡介
• Bore : ø25~ø63 mm    • Pmax : 70 Kg/cm²
• 此型式油壓缸,夾持機構為槓桿原理,活塞推出為夾緊狀態,主要機構零件安装於缸體外部,易於維護。
• 缸體及夾持機構材料均採用機械構造用炭素鋼,堅固耐用,使用壽命長。
特性資料
氣缸內徑mm ø25 ø32 ø40 ø50 ø63
活塞桿徑mm ø18 ø20 ø22.4 ø28 ø35
總行程mm 25 25 30 34 40
受壓面積(拉入/推出)cm² 2.37 / 4.91 4.9 / 8.04 8.63 / 12.57 13.47 / 19.63 21.55 / 31.17
理論夾持力30 Kg/cm² 116 190 288 453 701
使用流體 已濾清之標準液壓油
最大操作壓力 70 Kg/cm²
操作壓力範圍 5-50 Kg/cm²
作動方式 複動式

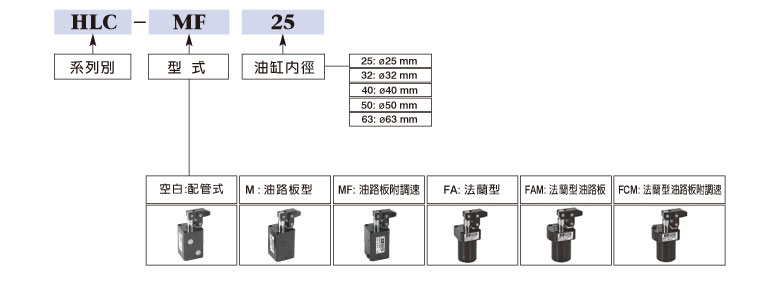

訂購標示法
HLC槓桿油壓缸訂購標示
