HSC油壓轉角缸 HSC油壓轉角缸
產品簡介
• Bore : ø25~ø63 mm    • Pmax : 100 Kg/cm²
• 本產品適用於量產零件之專用機及MC治具,提高生產效率最佳幫手。
• 主要功能為油壓缸作動時,活塞下壓行程中壓板會旋轉到設計的角度,再沿著直線繼續下壓直到壓板夾緊工件。
• 建議使用油壓轉角缸,請加裝流量控制閥,避免速度過快,以及轉角 行程中,請勿夾持工件,避免損壞缸體及內部零件。
• 壓板需增加長度時,請勿大於原長之1.5倍。
• 缸體材質採用機械構造用炭素鋼,內壁特殊加工處理,表面光滑,使用壽命長。
特性資料
氣缸內徑mm ø25 ø32 ø40 ø50 ø63
活塞桿徑mm ø18 ø20 ø22.4 ø28 ø35
轉角行程mm 8 9 9 11 11
垂直行程(標準/加長)mm 14 17 / 32 17 / 32 19 / 36 19 / 36
受壓面積(拉入/推出)mm 2.37 / 4.91 4.9 / 8.04 8.63 / 12.57 13.47 / 19.63 21.55 / 31.17
理論夾持力6 Kg/cm² 71 147 259 404 647
使用流體 已濾清之標準液壓油
最大操作壓力 100 Kg/cm²
操作壓力範圍 5-7Kg/cm²

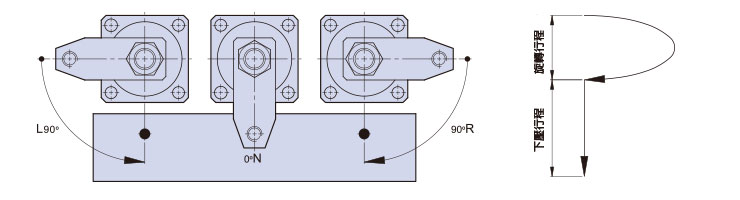

轉角方向 R: 順時針右轉 / L: 逆時針左轉 / N: 0˚不旋轉
轉角角度 標準角度90˚ 選擇角度 45˚, 60˚
作動方式 複動式

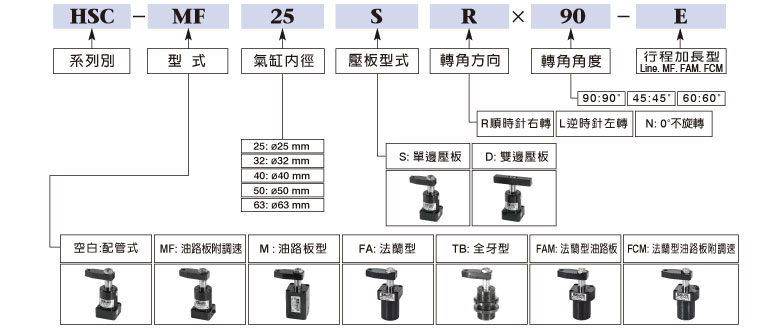

訂購標示法
HSC油壓轉角缸訂購標示
