TC單動油壓缸 TC單動油壓缸
產品簡介
• Bore : ø12~ø25 mm    • Pmax : 500 Kg/cm²
• 螺栓式單動油壓缸採用進口油封及零件,高壓夾持中保持長時間不漏油。
• 螺栓式單動油壓缸體積小,使用於夾具上,能在最小空間中排列使用。
• 此型式油壓缸使用於頂出場合,彈簧退回,無法使用於拉式場合。
• 安装時頂桿與工件接觸角度請勿大於10˚。
• 缸體底部需置放1只鎖緊防漏墊圈。
• 本體 SW1, SW2 均加裝刮塵環。

TC單動油壓缸 產品型式

Line 配管式

產品簡介

Line 配管式

A: 圓弧型

TB 全牙型

B: 內牙型

特性資料
頂桿直徑mm ø12 ø16 ø20 ø25
頂桿行程mm 10 12 15 16
理論挾持力 100 Kg/cm² 110 200 310 490
500 Kg/cm² 570 1010 1570 2460
彈簧回復力量Min. kg 2.8 5.0 7.8 12.3
最小操作壓力Kg/cm² 10 10 10 10
需油量cc / 10mm stroke 1.13 2.01 3.14 4.91
使用流體 已濾清之標準液壓油

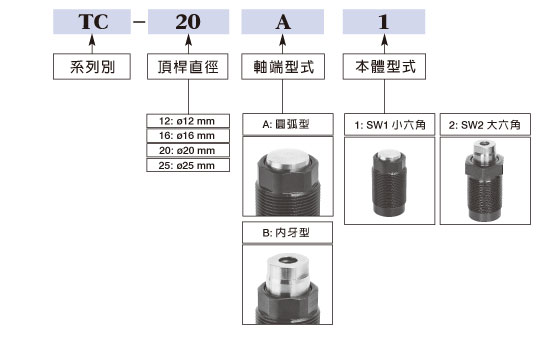

訂購標示法
