ASC空压转角缸 ASC空压转角缸
产品简介
• Bore : ø25~ø63 mm    • Pmax : 10 Kg/cm²
• 本产品适用于量产零件之专用机及MC治具,提高生产效率最佳帮手。
• 主要功能为空压缸作动时,活塞下压行程中压板会旋转到设计的角度,再沿着直线继续下压直到压板夹紧工件。
• 建议使用空压转角缸,A.B入气口请加装流量控制阀,避免速度过快,以及转角行程中,请勿夹持工件,导致损坏缸体及内部零件。
• 压板需增加长度时,请勿大于原长之1.5倍。
• 缸体材质采用铝合金,表面硬膜处理,内壁表面光滑,使用寿命长。
特性资料
气缸内径mm ø25 ø32 ø40 ø50 ø63
活塞杆径mm ø14 ø16 ø16 ø20 ø20
转角行程mm 8 9 9 11 11
垂直行程(标准/加长)mm 14 17 / 32 17 / 32 19 / 36 19 / 36
受压面积(拉入/推出)mm 3.37 / 4.91 6.03 / 8.04 10.56 / 12.57 16.47 / 19.63 28.03 / 31.17
理论夹持力6 Kg/cm² 20 36 63 99 168
使用流体 已滤清之压缩空气
最大操作压力 10 Kg/cm²
操作压力范围 1-7Kg/cm²

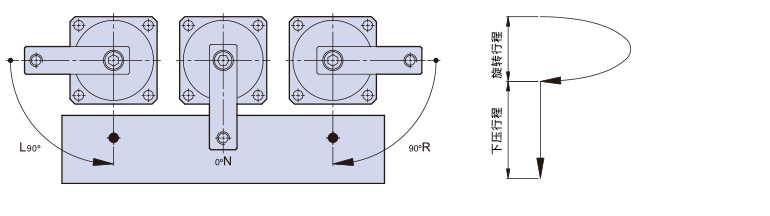

转角方向 R: 顺时针右转 / L: 逆时针左转 / N: 0˚不旋转
转角角度 标准角度90˚ 选择角度 45˚, 60˚
作动方式 复动式

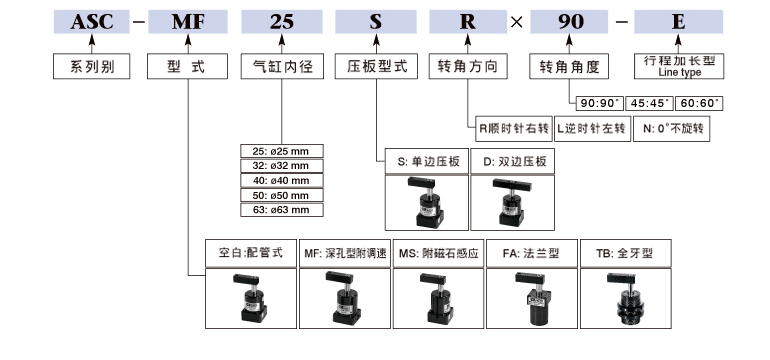

订购标示法
ASC空压转角缸订购标示
